射頻等離子表面處理機的工作原理是什么？
文章導讀：射頻等離子表面處理機的核心工作原理是通過射頻電源產生的高頻交變電場，使反應腔體內的氣體電離形成低溫等離子體，利用等離子體中的高能活性粒子對材料表面進行清潔、活化或刻蝕。
射頻等離子表面處理機的核心工作原理是通過射頻電源產生的高頻交變電場，使反應腔體內的氣體電離形成低溫等離子體，利用等離子體中的高能活性粒子對材料表面進行清潔、活化或刻蝕。
內電極式：電極直接置于真空腔體內，分為 “上電極（接射頻電源）” 和 “下電極（接地，放置工件）”，高頻交變電場在兩極之間形成。該結構等離子體密度高，處理效率高，但電極易被等離子體腐蝕，需定期更換（材質多為不銹鋼或鋁合金）。
外電極式：電極包裹在真空腔體外側，射頻能量通過腔體壁耦合進入腔內。該結構無電極污染風險，適合半導體晶圓、光學鏡片等超高潔凈度要求的工件處理，但等離子體密度略低于內電極式。
氣體電離與等離子體形成射頻電源向電極施加高頻交變電場，電場中的自由電子被加速，獲得極高動能后撞擊氣體分子：
氣體分子的化學鍵被打破，電離為 電子、正離子（如 Ar?、O??）；
同時激發產生大量 活性自由基（如?O、?OH、?N） 和 激發態分子；

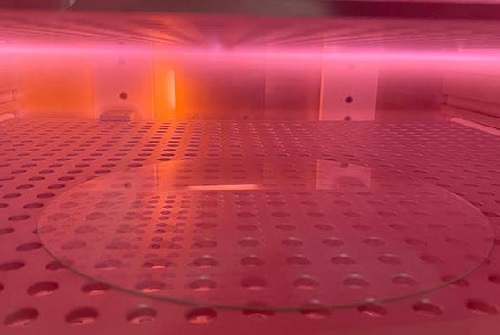

這些粒子共同構成低溫等離子體（電子溫度可達 1-10eV，離子溫度接近室溫，≤60℃），宏觀表現為腔體內出現均勻的輝光（如氬氣等離子體呈淡紫色，氧氣等離子體呈淡藍色）。
2、氧化清潔：氧氣等離子體中的?O 自由基與表面有機物發生氧化反應，將其分解為 CO?、H?O 等揮發性氣體，實現分子級清潔（尤其適合去除光刻膠、有機殘留）；
3、表面活化：打破非極性材料（如 PP、PE、PTFE）表面的 C-C 鍵，引入羥基（-OH）、羧基（-COOH）等極性基團，使表面能從 30mN/m 以下提升至 60mN/m 以上，顯著改善親水性和工藝相容性；
4、選擇性刻蝕：使用含氟氣體（如 CF?）時，F(xiàn)?自由基與硅、二氧化硅等材料反應，實現納米級精密刻蝕（適用于 MEMS 器件、半導體芯片的微結構加工）。
射頻等離子表面處理機兼具工藝可控性強、處理均勻性好的特點，廣泛應用于電子、半導體、醫療器械等精密制造領域。
親，如果您對等離子體表面處理機有需求或者想了解更多詳細信息，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統一服務熱線400-816-9009，普樂斯恭候您的來電！
一、基礎
電極結構設計射頻等離子清洗機的電極分為 內電極式 和 外電極式 兩種，適配不同真空腔體設計：內電極式：電極直接置于真空腔體內，分為 “上電極（接射頻電源）” 和 “下電極（接地，放置工件）”，高頻交變電場在兩極之間形成。該結構等離子體密度高，處理效率高，但電極易被等離子體腐蝕，需定期更換（材質多為不銹鋼或鋁合金）。
外電極式：電極包裹在真空腔體外側，射頻能量通過腔體壁耦合進入腔內。該結構無電極污染風險，適合半導體晶圓、光學鏡片等超高潔凈度要求的工件處理，但等離子體密度略低于內電極式。
二、過程
真空環境建立真空泵將反應腔體抽至預設真空度，隨后通入工作氣體，氣體流量通過質量流量控制器（MFC）精準控制。氣體電離與等離子體形成射頻電源向電極施加高頻交變電場，電場中的自由電子被加速，獲得極高動能后撞擊氣體分子：
氣體分子的化學鍵被打破，電離為 電子、正離子（如 Ar?、O??）；
同時激發產生大量 活性自由基（如?O、?OH、?N） 和 激發態分子；

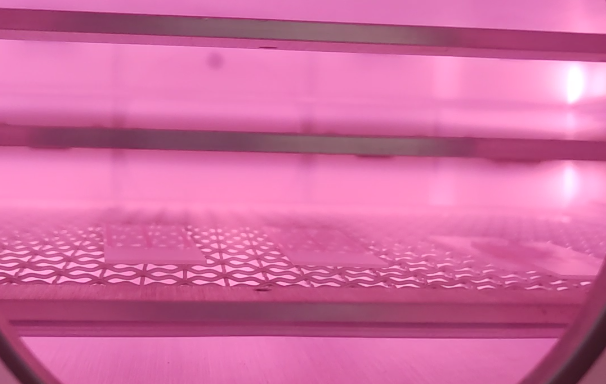

這些粒子共同構成低溫等離子體（電子溫度可達 1-10eV，離子溫度接近室溫，≤60℃），宏觀表現為腔體內出現均勻的輝光（如氬氣等離子體呈淡紫色，氧氣等離子體呈淡藍色）。
三、核心作用
1、物理轟擊效應：等離子體中的高能離子在射頻電場作用下，以每秒數千米的速度撞擊材料表面：2、氧化清潔：氧氣等離子體中的?O 自由基與表面有機物發生氧化反應，將其分解為 CO?、H?O 等揮發性氣體，實現分子級清潔（尤其適合去除光刻膠、有機殘留）；
3、表面活化：打破非極性材料（如 PP、PE、PTFE）表面的 C-C 鍵，引入羥基（-OH）、羧基（-COOH）等極性基團，使表面能從 30mN/m 以下提升至 60mN/m 以上，顯著改善親水性和工藝相容性；
4、選擇性刻蝕：使用含氟氣體（如 CF?）時，F(xiàn)?自由基與硅、二氧化硅等材料反應，實現納米級精密刻蝕（適用于 MEMS 器件、半導體芯片的微結構加工）。
四、總結
| 特性 | 射頻等離子表面處理機 | 微波等離子清洗機 |
| 能量輸入方式 | 電極耦合射頻電場 | 磁控管發射微波能量 |
| 等離子體密度 | 中等（10¹?-10¹² cm?³） | 極高（10¹²-10¹? cm?³） |
| 電極污染風險 | 內電極式有，外電極式無 | 無電極放電，零污染 |
| 工藝可控性 | 功率、氣體配比調節精準，適配多工藝 | 能量集中，適合高效刻蝕 / 清潔 |
| 適配工件 | 電子元件、醫療器械、塑料件 | 半導體晶圓、光學鏡片等高精密件 |
親，如果您對等離子體表面處理機有需求或者想了解更多詳細信息，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統一服務熱線400-816-9009，普樂斯恭候您的來電！
