如何檢測等離子表面處理工藝的處理均勻性？

來源：普樂斯瀏覽：次發布日期：2026-01-27 14:21【大中小】

文章導讀：檢測等離子表面處理工藝的處理均勻性，核心是在工件表面選取多特征測點，通過定量檢測表面性能指標的偏差值判定均勻性，核心檢測指標為接觸角 / 表面能，同時需匹配標準化布點方法和偏差判定標準，適配真空 / 常壓、不同尺寸 / 形狀工件的檢測需求。

檢測等離子表面處理工藝的處理均勻性，核心是在工件表面選取多特征測點，通過定量檢測表面性能指標的偏差值判定均勻性，核心檢測指標為接觸角 / 表面能，同時需匹配標準化布點方法和偏差判定標準，適配真空 / 常壓、不同尺寸 / 形狀工件的檢測需求。

一、標準化布點原則

均勻性檢測的關鍵是測點選取具有代表性，避免局部測點偏差導致誤判，需根據工件形狀、尺寸、處理方式（真空腔體 / 常壓射流）布點，通用布點規則如下：
1、通用布點法（適用于平板 / 規則工件，如塑料面板、金屬板材）
采用網格布點，按工件尺寸劃分等距網格，推薦5 點法（中心 + 四角）或9 點法（3×3 網格），小工件（＜10cm）用 5 點法，大工件（＞10cm）用 9 點法，測點間距≥2cm。
2、異形工件布點法（如管材、曲面保險杠、連接器）
管材 / 棒材：沿軸向（3 點：首 / 中 / 尾）+ 周向（4 點：0°/90°/180°/270°）布點；
曲面 / 異形件：在凸起區、凹陷區、邊緣區、中心區各設至少 2 個測點，重點檢測射流 / 等離子體難以覆蓋的死角；
3、工業化流水線布點法
（常壓在線處理）除工件表面布點外，還需在流水線首 / 中 / 尾位置各抽取 1 件檢測，判定批次間的處理均勻性。
核心要求：同一件工件的測點數≥5 個，同批次抽樣數≥3 件，所有測點需避開工件毛刺、劃痕等缺陷區。

二、核心檢測方法

方法 1：接觸角測試

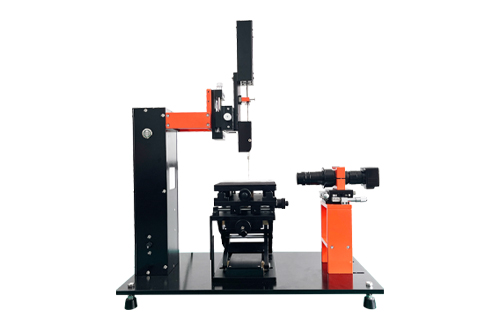

檢測設備：接觸角測量儀（座滴法，推薦去離子水為測試液）
操作步驟：
在布點位置各滴 1~2μL 去離子水，靜置 2s 后拍攝液滴圖像；
儀器自動計算接觸角，每個測點測 3 次取平均值，減少偶然誤差；
計算所有測點的接觸角平均值、最大偏差值、相對偏差率。均勻性判定標準：
合格：所有測點接觸角最大偏差≤±5°，相對偏差率≤10%；
優異：最大偏差≤±3°，相對偏差率≤5%（適用于半導體、光學等精密件）。
延伸：若需更精準，可采用二液法（水 + 二碘甲烷）計算表面能，均勻性判定以表面能最大偏差≤±3mN/m為合格。
方法 2：附著力測試
原理：等離子處理的最終目的是提升粘接 / 噴漆 / 印刷附著力，通過不同測點的附著力等級偏差判定均勻性，該方法直接對接實際應用需求，適用于工業量產檢測。
檢測設備：百格刀、3M610 膠帶（或同級別測試膠帶）、附著力測試儀（剝離強度）。
常用類型：
百格測試：在各測點用百格刀劃 10×10 網格（間距 1mm），粘貼膠帶后快速撕離，觀察網格脫落情況，判定附著力等級；
膠帶剝離測試：在各測點印刷 / 粘接測試樣，粘貼膠帶撕離，觀察印刷層 / 粘接層脫落情況；
剝離強度測試：在各測點測試剝離強度，計算數值偏差。均勻性判定標準：
合格：所有測點附著力等級一致（如均為 0 級），剝離強度最大偏差≤±0.2N/mm；
不合格：不同測點附著力等級差≥1 級，或剝離強度偏差超 ±0.3N/mm。
方法 3：表面元素 / 化學成分測試
原理：等離子清潔 / 活化會改變工件表面的元素組成，通過不同測點的元素含量 / 比例偏差判定均勻性，該方法為微區定量檢測，適用于研發 / 精密件驗證。
檢測設備：X 射線光電子能譜（XPS）、能量色散 X 射線光譜（EDS/EDX）、傅里葉紅外光譜（FTIR）。
核心指標：O/C 原子比（最關鍵）、極性基團特征峰強度（如 - OH 的 3400cm?¹、-COOH 的 1720cm?¹）。
均勻性判定標準：
合格：所有測點O/C 比最大偏差≤±0.1，極性基團特征峰強度偏差≤±10%；
適用于：半導體晶圓、醫用器械、光學鏡片等高精度場景。

方法 4：表面粗糙度測試（適用于刻蝕 / 微粗糙化工藝）
原理：等離子刻蝕會使工件表面形成微粗糙結構，通過不同測點的粗糙度（Ra/Rz）偏差判定刻蝕均勻性，該方法適配刻蝕工藝的專屬檢測。
檢測設備：原子力顯微鏡（AFM，納米級）、激光共聚焦顯微鏡（LSM，微米級）、表面粗糙度儀（工業級）。
均勻性判定標準：納米級刻蝕（如 MEMS）：Ra最大偏差≤±0.2nm；
微米級刻蝕（如復材 / 金屬）：Ra最大偏差≤±0.05μm。
方法 5：顆粒 / 清潔度測試（適用于清潔工藝，判定清潔均勻性）
原理：等離子清潔的核心是去除表面顆粒，通過不同測點的顆粒數量 / 尺寸偏差判定清潔均勻性，適用于半導體、光學、PCB 等對清潔度要求高的場景。
檢測設備：激光顆粒計數器、掃描電鏡（SEM）、表面清潔度分析儀。均勻性判定標準：
合格：所有測點0.1μm 以上顆粒數≤5 個 /cm²，且各測點顆粒數偏差≤±2 個 /cm²；
精密件（如晶圓）：0.05μm 以上顆粒數≤3 個 /cm²，偏差≤±1 個 /cm²。

三、不同等離子處理場景的均勻性檢測適配方案

處理場景	設備類型	核心工藝	推薦檢測方法（主 + 輔）	核心判定指標
PP/ABS 保險杠噴漆活化	常壓火焰等離子	活化	接觸角測試（主）+ 百格測試（輔）	接觸角偏差≤±5°，均為 0 級附著力
硅晶圓 TSV 孔清潔	真空射頻等離子	清潔	接觸角測試（主）+XPS（輔）+ 顆粒測試（輔）	O/C 比偏差≤±0.1，顆粒數偏差≤±1 個 /cm²
FPC 覆蓋膜粘接活化	常壓射頻等離子	活化	接觸角測試（主）+ 剝離強度測試（輔）	剝離強度偏差≤±0.2N/mm
MEMS 器件微刻蝕	真空射頻等離子	刻蝕	粗糙度測試（AFM，主）+SEM 形貌（輔）	Ra 偏差≤±0.2nm，側壁垂直度一致
PE 管材印字活化	常壓等離子射流	活化	接觸角測試（主）+ 膠帶剝離測試（輔）	接觸角偏差≤±5°，印字無脫落
鋁合金光伏邊框清潔	常壓火焰等離子	清潔 + 活化	接觸角測試（主）+ 接觸電阻測試（輔）	接觸角偏差≤±5°，接觸電阻偏差≤±1mΩ

四、工業化量產的快速均勻性檢測技巧（高效低成本）

實驗室研發可采用精準的 XPS/AFM 檢測，而工業化量產需快速、低成本、在線的檢測方法，推薦 2 種實用方案：
快速接觸角法：采用便攜式接觸角測量儀，在流水線下料口對工件進行 5 點法快速檢測，1 分鐘內出結果，判定合格后放行；
膠帶快速剝離法：在工件表面貼測試膠帶并撕離，觀察膠帶是否粘有污染物 / 涂層，同時結合目視檢查（無局部發黃 / 碳化），快速判定均勻性；
批次對比法：保留每批次的標準樣件，將待測件與標準樣件做接觸角 / 附著力對比，偏差在合格范圍內即判定均勻。

五、檢測常見問題與修正措施

若檢測發現均勻性不合格，需針對性排查工藝 / 設備問題，核心問題及修正方案如下：

均勻性不合格現象	常見原因	修正措施
工件邊緣接觸角遠大于中心	真空腔體等離子體分布不均 / 常壓射流邊緣衰減	1. 真空設備：增加樣品臺旋轉；2. 常壓設備：調整噴頭掃描速度 / 增加噴頭數量
流水線首件與尾件附著力差異大	常壓設備氣體流量 / 功率漂移	1. 實時監控氣體流量 / 功率，偏差超 ±5% 即校準；2. 定期清理等離子噴頭防堵塞
異形件死角測點處理效果差	等離子體無法有效覆蓋死角	1. 調整工件工裝定位，增加旋轉 / 翻轉機構；2. 更換定制化噴頭適配異形結構
同批次工件間偏差大	真空設備抽氣速度不均 / 常壓流水線速度波動	1. 真空設備：校準真空計，保證腔體內真空度均勻；2. 常壓設備：穩定傳送帶速度，波動≤±0.2m/min

六、檢測的通用規范要求

檢測時效性：等離子處理后30 分鐘內完成檢測，避免表面極性基團衰減導致指標偏差；
檢測環境：在無塵（≥10 萬級）、恒溫（23±2℃）、恒濕（50±5% RH）環境下檢測，避免環境因素影響；
無損優先：工業化量產優先采用接觸角、目視、膠帶剝離等無損檢測，破壞性檢測（如百格測試）僅做抽樣；
數據記錄：記錄所有測點的原始數據、平均值、偏差值，形成檢測報告，便于工藝追溯。
