等離子表面處理工藝
文章導讀：等離子表面處理工藝（等離子清洗機）是一種干式、低溫、無化學殘留的表面改性技術，利用等離子體中的高能電子、離子、自由基等活性粒子，通過物理轟擊 + 化學反應的協同作用，實現材料表面的清潔、活化、刻蝕、接枝等功能。
等離子表面處理工藝（等離子清洗機）是一種干式、低溫、無化學殘留的表面改性技術，利用等離子體中的高能電子、離子、自由基等活性粒子，通過物理轟擊 + 化學反應的協同作用，實現材料表面的清潔、活化、刻蝕、接枝等功能，廣泛適配金屬、塑料、玻璃、半導體、復合材料等幾乎所有固體材質，核心優勢是處理精度高、對基材損傷小、可對接工業化流水線。
以下從工藝核心流程、四大核心工藝類型、關鍵工藝參數、典型應用方案、工藝質量控制五方面展開：
一、 工藝流程
無論真空等離子還是常壓等離子設備，基礎工藝流程一致，差異僅在于真空環境控制和等離子體生成方式：
工件預處理：去除工件表面大顆粒雜質、明顯油污，避免影響等離子體作用均勻性；
工裝定位：將工件固定在樣品臺（真空設備需裝腔密封，常壓設備直接置于傳送帶上），確保工件與等離子體充分接觸；
參數設置：根據材質和處理目標，設定電源功率、氣體類型 / 配比、處理時間、真空度（真空設備）/ 噴頭距離（常壓設備）；
等離子體激發：
真空等離子：抽真空至工藝區間（10-100Pa），通入工藝氣體，開啟電源電離氣體形成等離子體；

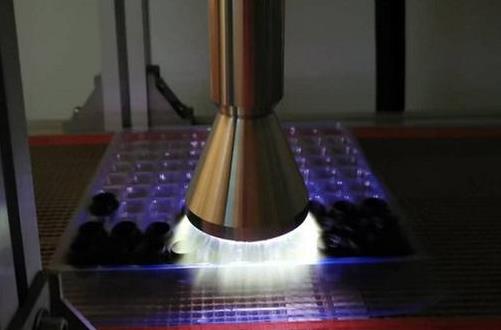

常壓等離子：直接通入氣體，電源電離形成等離子射流，噴向工件表面；
等離子體作用：活性粒子與工件表面發生物理轟擊和化學反應，完成清潔 / 活化 / 刻蝕；
后處理：真空設備放氣取件，常壓設備直接下料；部分工藝需在 24 小時內完成后續粘接 / 印刷（避免極性基團失效）。
二、 四大核心工藝類型及作用機制
等離子表面處理的核心功能由工藝氣體和功率參數決定，主要分為四類：
1. 清潔工藝（去除表面污染物）
核心目標：清除納米級油污、脫模劑、氧化層、顆粒雜質，替代傳統濕法清洗。
作用機制
物理轟擊：Ar?等惰性離子撞擊表面，剝離氧化層和顆粒；
化學反應：O?自由基氧化有機物為 CO?、H?O，由真空泵排出（真空設備）或氣流帶走（常壓設備）。
典型參數
氣體：純 Ar、O?/Ar 混合氣；
功率：100-300W；
時間：1-10 分鐘（真空）/0.5-5m/min（常壓速度）。
適用場景：PCB 焊盤去助焊劑、金屬端子去氧化層、光學鏡片去指紋。
2. 活化工藝（提升表面附著力）
核心目標：在非極性材料表面引入羥基（-OH）、羧基（-COOH）等極性基團，提升表面能，解決塑料、橡膠 “難粘接、難印刷” 問題。
作用機制：活性氣體（O?、N?）等離子體中的自由基，打破材料表面惰性分子鏈（如 PP 的 C-C 鍵），引入極性官能團，同時輕度粗糙化表面，增大比表面積。
典型參數
氣體：O?/Ar（7:3）、N?/Ar 混合氣；
功率：80-250W（熱敏材料選低功率）；
時間：0.5-5 分鐘（真空）/1-10m/min（常壓速度）。
適用場景：PP 保險杠噴漆前活化、FPC 覆蓋膜粘接前處理、PE 管材印字前改性。
3. 刻蝕工藝（表面微粗糙化 / 圖形化）
核心目標：對材料表面進行可控的納米級 / 微米級刻蝕，形成微粗糙結構或特定圖形，增強涂層結合力或?qū)崿F(xiàn)精密加工。
作用機制
物理刻蝕：高功率 Ar 等離子體的強離子轟擊，對表面進行 “濺射” 刻蝕；
化學刻蝕：CF?等含氟氣體等離子體，與硅、二氧化硅等材料反應生成揮發性氟化物，實現精準刻蝕。
典型參數
氣體：純 Ar（物理刻蝕）、CF?/O?（4:6，化學刻蝕）；
功率：200-600W；
時間：5-30 分鐘（真空，刻蝕深度可控）。
適用場景：MEMS 器件微流道加工、硅晶圓 TSV 孔刻蝕、碳纖維復材表面粗糙化。
4. 接枝工藝（表面功能改性）
核心目標：將特定功能基團（如親水、疏水、抗菌基團）接枝到材料表面，賦予材料新的表面性能。
作用機制：等離子體先活化材料表面，產生自由基活性位點，再通入含功能基團的單體氣體（如丙烯酸、氟碳化合物），單體分子與活性位點結合，形成穩定的功能涂層。
典型參數
氣體：先 O?等離子體活化，再通入單體氣體；
功率：100-200W（避免過度刻蝕）；
時間：活化 2-5 分鐘，接枝 10-20 分鐘。
適用場景：醫用導管親水改性、紡織面料抗靜電處理、玻璃表面疏水防霧處理。
三、 關鍵工藝參數及調控原則
工藝參數直接決定處理效果，需根據材質特性 + 處理目標精準匹配，核心參數及調控邏輯如下：
四、 典型材質的工藝方案示例
五、 工藝質量控制要點
均勻性控制：真空設備選用旋轉樣品臺，常壓設備確保噴頭與工件平行移動，避免局部漏處理；
損傷防控：熱敏材料嚴禁高功率、長時間處理，優先選低功率 + 長時或純等離子模式；
時效性控制：活化后的工件需在 24 小時內完成后續工序，防止極性基團衰減；
環保控制：含氟氣體（CF?）需配套廢氣處理裝置，避免溫室氣體排放；
效果檢測：表面能測試（接觸角測量儀）、附著力測試（百格試驗）、清潔度測試（顆粒計數器）。
一、 工藝流程
無論真空等離子還是常壓等離子設備，基礎工藝流程一致，差異僅在于真空環境控制和等離子體生成方式：
工件預處理：去除工件表面大顆粒雜質、明顯油污，避免影響等離子體作用均勻性；
工裝定位：將工件固定在樣品臺（真空設備需裝腔密封，常壓設備直接置于傳送帶上），確保工件與等離子體充分接觸；
參數設置：根據材質和處理目標，設定電源功率、氣體類型 / 配比、處理時間、真空度（真空設備）/ 噴頭距離（常壓設備）；
等離子體激發：
真空等離子：抽真空至工藝區間（10-100Pa），通入工藝氣體，開啟電源電離氣體形成等離子體；
常壓等離子：直接通入氣體，電源電離形成等離子射流，噴向工件表面；
等離子體作用：活性粒子與工件表面發生物理轟擊和化學反應，完成清潔 / 活化 / 刻蝕；
后處理：真空設備放氣取件，常壓設備直接下料；部分工藝需在 24 小時內完成后續粘接 / 印刷（避免極性基團失效）。
二、 四大核心工藝類型及作用機制
等離子表面處理的核心功能由工藝氣體和功率參數決定，主要分為四類：
1. 清潔工藝（去除表面污染物）
核心目標：清除納米級油污、脫模劑、氧化層、顆粒雜質，替代傳統濕法清洗。
作用機制
物理轟擊：Ar?等惰性離子撞擊表面，剝離氧化層和顆粒；
化學反應：O?自由基氧化有機物為 CO?、H?O，由真空泵排出（真空設備）或氣流帶走（常壓設備）。
典型參數
氣體：純 Ar、O?/Ar 混合氣；
功率：100-300W；
時間：1-10 分鐘（真空）/0.5-5m/min（常壓速度）。
適用場景：PCB 焊盤去助焊劑、金屬端子去氧化層、光學鏡片去指紋。
核心目標：在非極性材料表面引入羥基（-OH）、羧基（-COOH）等極性基團，提升表面能，解決塑料、橡膠 “難粘接、難印刷” 問題。
作用機制：活性氣體（O?、N?）等離子體中的自由基，打破材料表面惰性分子鏈（如 PP 的 C-C 鍵），引入極性官能團，同時輕度粗糙化表面，增大比表面積。
典型參數
氣體：O?/Ar（7:3）、N?/Ar 混合氣；
功率：80-250W（熱敏材料選低功率）；
時間：0.5-5 分鐘（真空）/1-10m/min（常壓速度）。
適用場景：PP 保險杠噴漆前活化、FPC 覆蓋膜粘接前處理、PE 管材印字前改性。
3. 刻蝕工藝（表面微粗糙化 / 圖形化）
核心目標：對材料表面進行可控的納米級 / 微米級刻蝕，形成微粗糙結構或特定圖形，增強涂層結合力或?qū)崿F(xiàn)精密加工。
作用機制
物理刻蝕：高功率 Ar 等離子體的強離子轟擊，對表面進行 “濺射” 刻蝕；
化學刻蝕：CF?等含氟氣體等離子體，與硅、二氧化硅等材料反應生成揮發性氟化物，實現精準刻蝕。
典型參數
氣體：純 Ar（物理刻蝕）、CF?/O?（4:6，化學刻蝕）；
功率：200-600W；
時間：5-30 分鐘（真空，刻蝕深度可控）。
適用場景：MEMS 器件微流道加工、硅晶圓 TSV 孔刻蝕、碳纖維復材表面粗糙化。
4. 接枝工藝（表面功能改性）
核心目標：將特定功能基團（如親水、疏水、抗菌基團）接枝到材料表面，賦予材料新的表面性能。
作用機制：等離子體先活化材料表面，產生自由基活性位點，再通入含功能基團的單體氣體（如丙烯酸、氟碳化合物），單體分子與活性位點結合，形成穩定的功能涂層。
典型參數
氣體：先 O?等離子體活化，再通入單體氣體；
功率：100-200W（避免過度刻蝕）；
時間：活化 2-5 分鐘，接枝 10-20 分鐘。
適用場景：醫用導管親水改性、紡織面料抗靜電處理、玻璃表面疏水防霧處理。
三、 關鍵工藝參數及調控原則
工藝參數直接決定處理效果，需根據材質特性 + 處理目標精準匹配，核心參數及調控邏輯如下：
| 參數名稱 | 調控原則 | 典型取值范圍 |
| 電源功率 | 熱敏材質（PI/PET）選低功率（80-150W）；金屬 / 刻蝕選高功率（200-600W） | 80-600W |
| 氣體類型 | 清潔去氧化→Ar；去有機物→O?；活化→O?/Ar；刻蝕→CF?/O?；接枝→單體氣體 | Ar、O?、N?、CF?、單體氣體 |
| 氣體配比 | 活化優先 O?:Ar=7:3；金屬還原優先 Ar:H?=9:1；刻蝕優先 CF?:O?=4:6 | 單氣體 / 混合氣體（比例可調） |
| 處理時間 / 速度 | 真空設備：低功率延長時間，高功率縮短時間；常壓設備：批量件選高速（5-50m/min），精密件選低速（0.5-2m/min） | 真空：1-30min；常壓：0.5-50m/min |
| 真空度（真空設備） | 清潔 / 活化：10-100Pa；刻蝕：1-10Pa（高真空提升等離子體密度） | 1-100Pa |
| 噴頭距離（常壓設備） | 避免電弧：5-10mm；大面積處理：8-10mm；精密件：5-8mm | 5-10mm |
| 材質 | 處理目標 | 設備類型 | 核心工藝參數 | 效果指標 |
| PP 塑料 | 噴漆前活化 | 常壓火焰等離子一體機 | 火焰：丙烷：空氣 = 1:12，距離 10mm，速度 5m/min；等離子：O?:Ar=7:3，功率 200W，速度 5m/min | 表面能≥65mN/m，百格測試 0 級 |
| 銅引線框架 | 去氧化層 | 真空中頻等離子機 | 氣體：Ar/H?=9:1，功率 300W，真空 50Pa，時間 3min | 氧化層厚度從 50nm 降至 1nm，鍵合拉力提升 50% |
| 硅晶圓 | TSV 孔清洗 | 真空射頻等離子機 | 氣體：純 Ar，功率 200W，真空 5Pa，時間 1min | 孔內顆粒去除率 99.9%，鍵合良率 99.6% |
| PI 薄膜 | FPC 覆蓋膜粘接 | 常壓射頻等離子機 | 氣體：純 Ar，功率 120W，噴頭距離 6mm，速度 1m/min | 剝離強度從 0.8N/mm 升至 1.8N/mm |
| 鈦合金支架 | 涂層前活化 | 真空射頻等離子機 | 氣體：O?/Ar=3:7，功率 250W，真空 30Pa，時間 3min | 細胞黏附率提升 40%，鹽霧試驗 1200 小時無涂層脫落 |
均勻性控制：真空設備選用旋轉樣品臺，常壓設備確保噴頭與工件平行移動，避免局部漏處理；
損傷防控：熱敏材料嚴禁高功率、長時間處理，優先選低功率 + 長時或純等離子模式；
時效性控制：活化后的工件需在 24 小時內完成后續工序，防止極性基團衰減；
環保控制：含氟氣體（CF?）需配套廢氣處理裝置，避免溫室氣體排放；
效果檢測：表面能測試（接觸角測量儀）、附著力測試（百格試驗）、清潔度測試（顆粒計數器）。
